Introducción
GuateRiegos 2.0 es una aplicación web diseñada para simular y analizar el proceso automatizado de riego y fertilización en invernaderos usando drones.
Requisitos Previos
- Navegador web moderno (Chrome, Firefox, Edge, etc.).
- Archivo XML de configuración válido, estructurado según el formato del sistema.
- Acceso a la URL de la aplicación (ejemplo: http://localhost:5000).
1. Pantalla Principal y Carga de Archivo XML
Al ingresar a la aplicación, verás la pantalla principal con el botón para cargar el archivo de configuración XML.

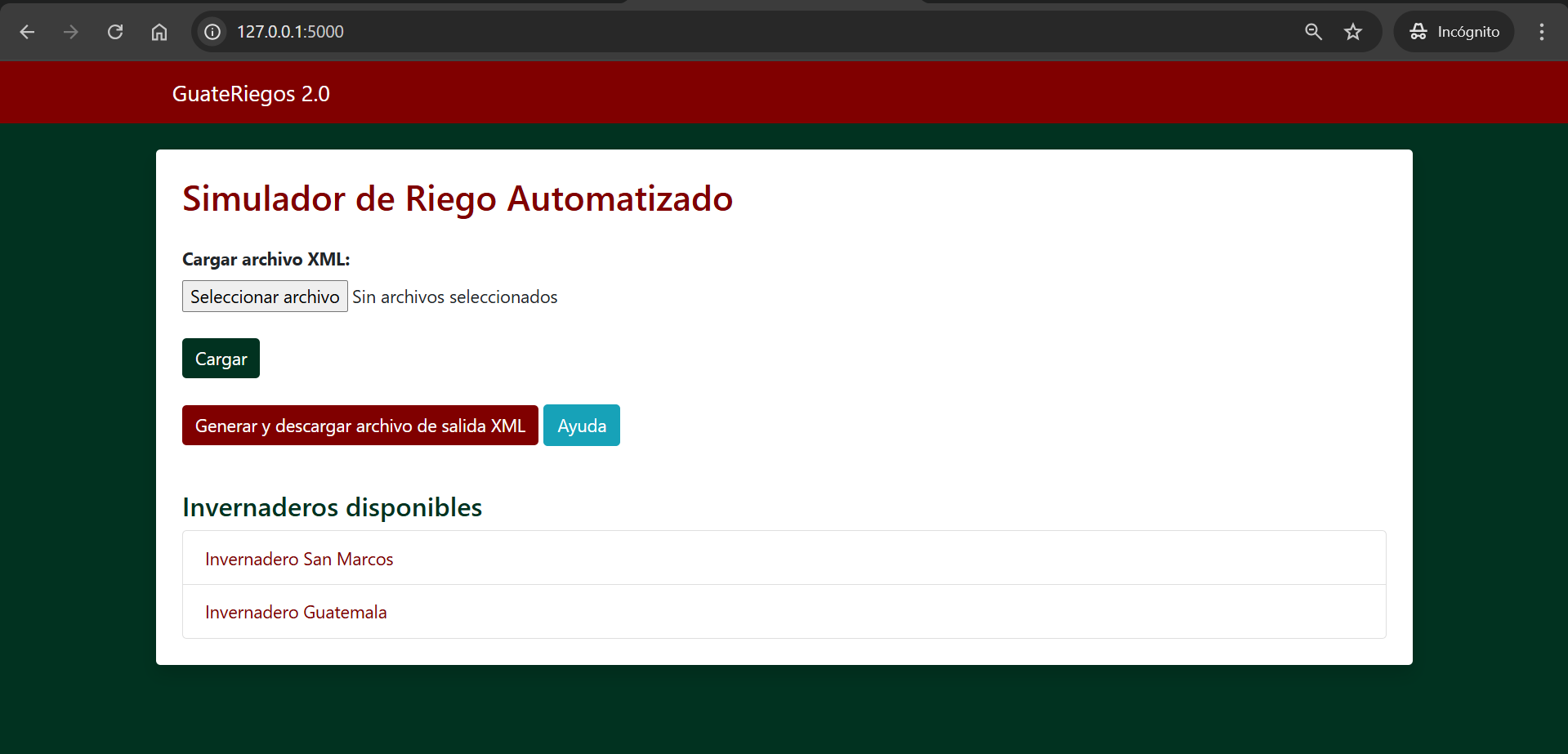

Pantalla principal mostrando el botón de carga de archivo XML y la lista de invernaderos cargados.
2. Selección de Invernadero
Tras cargar el archivo, la aplicación muestra la lista de invernaderos disponibles. Haz clic en el nombre de un invernadero para ver sus detalles.

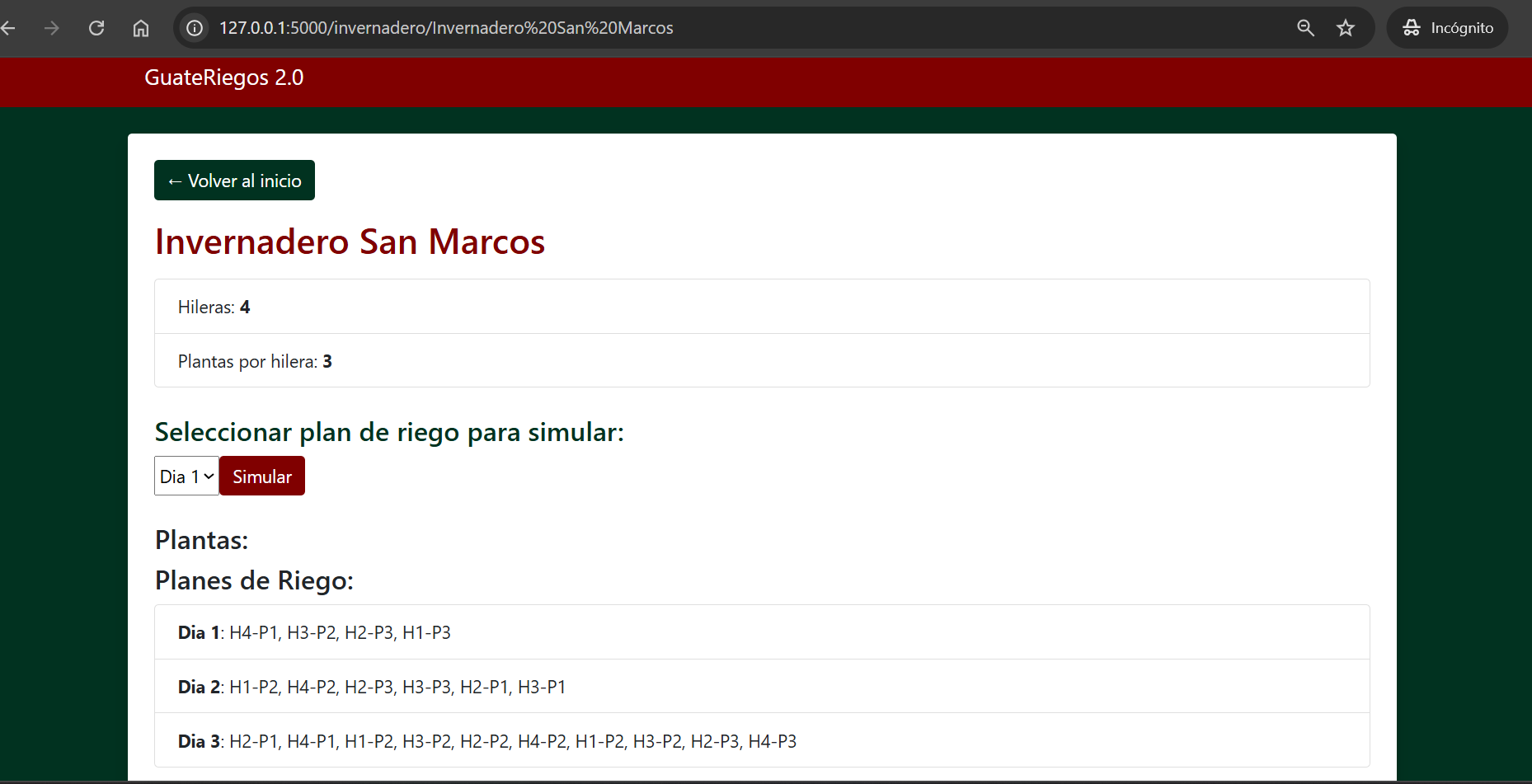

Vista de los invernaderos listados y selección de uno para simular.
3. Detalles del Invernadero y Selección de Plan de Riego
En pantalla verás los datos básicos del invernadero: número de hileras, plantas por hilera, lista de plantas y los planes de riego disponibles. Selecciona un plan y presiona “Simular”.
4. Simulación del Proceso
Al simular, se muestran los siguientes resultados:
- Estadísticas por dron: litros de agua y gramos de fertilizante utilizados.
- Tabla de instrucciones por tiempo para cada dron.
- Botones para ver el reporte detallado, generar archivo XML de salida y ver el grafo de estructuras en tiempo t.

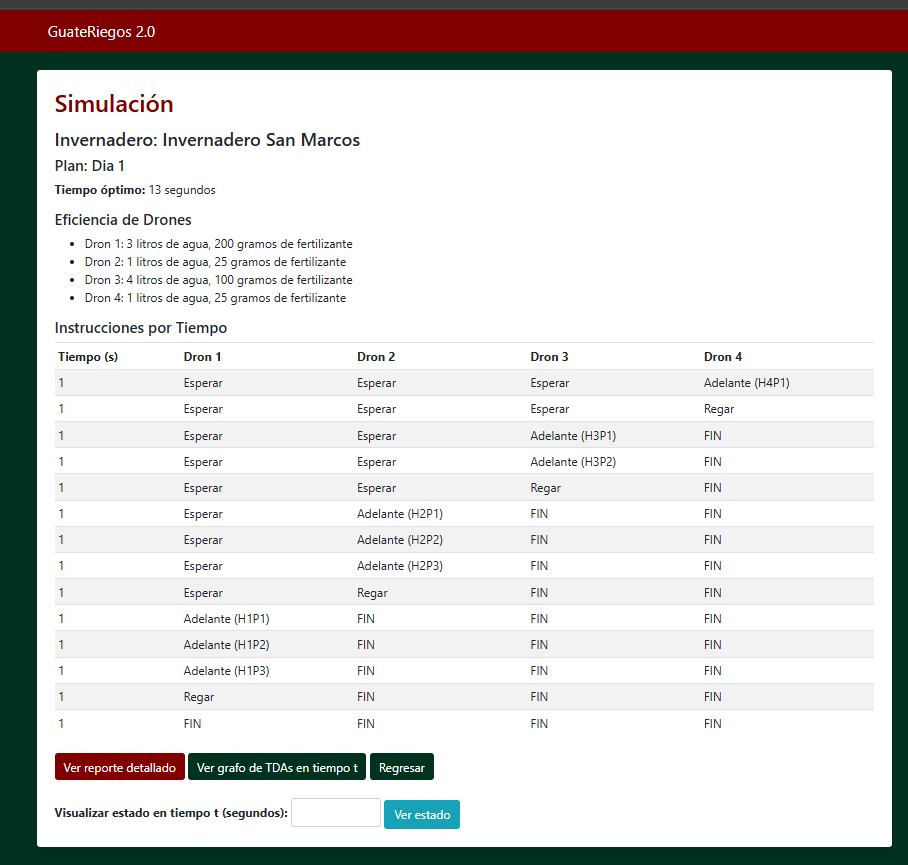

Resultados de la simulación: estadísticas, tabla de instrucciones y opciones avanzadas.
5. Visualización de Reporte Detallado
Al hacer clic en “Ver reporte detallado”, accedes a un informe con tablas de eficiencia de drones y las instrucciones ejecutadas. Este reporte puede descargarse o visualizarse en HTML.
6. Generación de Archivo XML de Resultados
Mediante el botón correspondiente, puedes generar y descargar el archivo de salida XML con todos los resultados de la simulación.
7. Análisis en Tiempo Específico “t” y Grafo de Estructuras
En la sección de simulación puedes definir un valor “t” (segundos) para ver el estado de los drones y las instrucciones ejecutadas hasta ese momento. Además, en la opción “Ver grafo de TDAs” se muestra la estructura de datos interna del sistema en ese instante, ideal para análisis y depuración.
8. Ayuda y Documentación
Haz clic en “Ayuda” para acceder a información sobre el uso, datos del estudiante y enlace a la documentación del proyecto.
9. Sugerencias de Buenas Prácticas
- Verifica que el archivo XML cumpla el formato requerido antes de cargarlo.
- Realiza simulaciones con diferentes planes de riego para comparar resultados.
- Utiliza el análisis en tiempo “t” para entender el comportamiento de los drones durante la simulación.
- Consulta los reportes y grafos para identificar oportunidades de optimización.
10. Solución de Problemas
- Si la carga del archivo falla, revisa la estructura y los datos del XML.
- En caso de errores inesperados, recarga la página y repite el proceso.
- Consulta los mensajes en la interfaz para identificar el tipo de error y tomar acciones correctivas.
Contacto y Soporte
Desarrollado por Mynor Cifuentes.
Para soporte adicional y sugerencias, consulta la documentación online en GitHub.
Para reportar errores o sugerencias puedes hacerlos a través de los issues del repositorio:
Issues GuateRiegos 2.0.
